In der variantenreichen Serienfertigung entscheidet sich Qualität nicht in der Endprüfung, sondern an jeder einzelnen Station. Wenn an einer Montagelinie wechselnde Typen laufen, entstehen die teuersten Fehler dort, wo eine Variante mit einer anderen verwechselt, ein Schritt ausgelassen oder eine sicherheitsrelevante Verschraubung nach Gefühl statt nach Kurve beurteilt wird.
Viele Betriebe begegnen dem mit getrennten Systemen: eine Werkerführung hier, eine Prüfdatenerfassung dort, ein QM-System für die Dokumentation und irgendwo dazwischen das MES. Jede Schnittstelle zwischen diesen Systemen ist eine Stelle, an der die Rückverfolgbarkeit reißt und an der im Reklamationsfall Daten manuell zusammengesucht werden.
Dieser Artikel zeigt, was eine Qualitätsmanagement-Software für die Fertigung in der Serienproduktion tatsächlich leisten muss, warum die Integration von Werkerführung, Rückverfolgbarkeit und QM im CSP Manufacturing OS den entscheidenden Unterschied macht, und woran Sie eine tragfähige Lösung erkennen. Der Ton ist der eines Ingenieurs, nicht der einer Broschüre: mit Zahlen, Normbezügen und den Grenzen, wo etwas nicht funktioniert.
DAS WICHTIGSTE IN KÜRZE
|
KURZ ZUSAMMENGEFASST
|
Was Qualitätsmanagement-Software für die Fertigung leisten muss

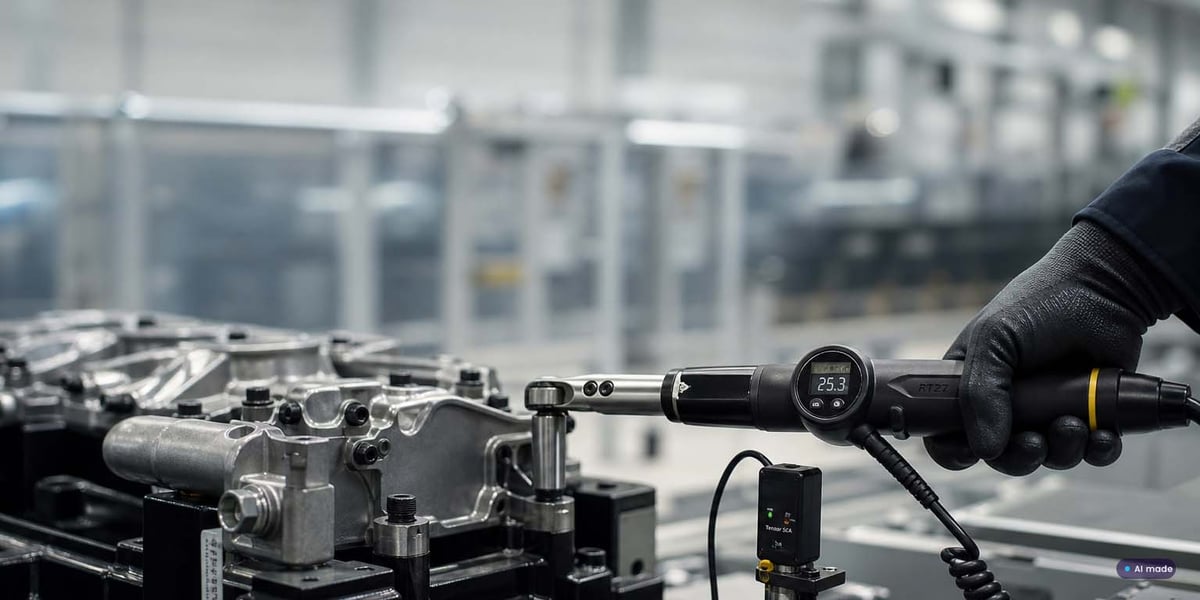

Eine Qualitätsmanagement-Software für die Fertigung ist mehr als ein digitales Prüfprotokoll. Sie erfasst qualitätsrelevante Daten im laufenden Prozess und greift in ihn ein. Der Unterschied zu einem reinen Dokumentenmanagement ist grundlegend: Dokumentenmanagement verwaltet Qualität nachträglich, Fertigungs-QM-Software verhindert Fehler im Takt.
Verschiedene Datenarten fallen an der Linie an und müssen zusammengeführt werden: Prüfergebnisse (IO/NIO, Messwerte), Prozessparameter (etwa Drehmoment und Winkel einer Verschraubung), Fehler- und Nacharbeitsdaten sowie die zugehörigen Identifikationsdaten aus Werker-ID, Chargen- und Seriennummer. Erst die Verknüpfung dieser Datenarten an einer Seriennummer erzeugt einen belastbaren Qualitätsnachweis.
|
IATF 16949 Abschnitt 8.5.2 fordert Rückverfolgbarkeit über die gesamte Prozesskette IATF 16949:2016 |
VDI/VDE 2862 konkretisiert dokumentationspflichtige Verschraubungsfälle VDI/VDE 2862 Blatt 1 |
2026 verschärfte EU-Produkthaftungsrichtlinie verschiebt die Beweislast zum Hersteller EU-Richtlinie 2024/2853 |
OPC UA / REST etablierte Standards für Maschinen- und Systemanbindung CSP Projektpraxis 2024/25 |
Warum getrennte Systeme in der Serienfertigung an Grenzen stoßen
Getrennte Systeme sind selten das Ergebnis einer Entscheidung. Sie entstehen historisch: Zuerst kam das ERP, dann eine Prüfmittelverwaltung, später eine Werkerführung für die kritischen Linien, zuletzt ein QM-System für das Audit. Jedes für sich sinnvoll. In der Summe ein Flickenteppich mit Datenbrüchen an jeder Naht.
Die folgenden drei Bruchstellen tauchen in fast jeder gewachsenen Systemlandschaft auf. Sie sind nach der Schwere ihrer Folgen für die Rückverfolgbarkeit geordnet, von der unmittelbar wirksamen bis zur strukturellen.
| Bruchstelle | Woran es hakt | Folge für die Qualität | Kernproblem |
|---|---|---|---|
| 1 · Werkerführung ↔ Prüfdatenerfassung | Prüfergebnis wird nachträglich zugeordnet; Zeitversatz zwischen Ausführung und Bewertung; Zuordnungsfehler bei Variantenwechsel | Reihenfolge- und Verwechslungsfehler bleiben unentdeckt; keine Sperre der Weitergabe bei NIO-Teil | Der Fehler wird gefunden, statt verhindert zu werden |
| 2 · Prüfdaten ↔ QM-Dokumentation | Sammel- statt Einzelnachweis; Aggregation verwischt die Seriennummernbindung; manuelle Exporte und versionierte Excel-Stände | E2E-Nachweis nur mit Rekonstruktionsaufwand; Auditlücken zwischen Erfassung und Ablage | Der Nachweis ist rekonstruiert, nicht lückenlos |
| 3 · QM ↔ MES/ERP | Fehlerkosten nicht auftragsscharf zuordenbar; kein Durchgriff von Reklamation auf Fertigungslos; doppelte Stammdatenpflege | Ursachenanalyse endet an der Systemgrenze; Kennzahlen driften zwischen den Systemen | Die Systemgrenze ist zugleich die Grenze der Ursachenanalyse |
Das gemeinsame Muster: An jeder Bruchstelle muss die Seriennummer zwischen zwei Systemen abgeglichen werden. Solange dieser Abgleich manuell, zeitversetzt oder aggregiert erfolgt, ist der End-to-End-Nachweis nicht lückenlos, sondern rekonstruiert. Ein rekonstruierter Nachweis hält im Audit selten und im Haftungsfall nie.
Was das CSP Manufacturing OS von einer QM-Insellösung unterscheidet
Das CSP Manufacturing OS ist keine Sammlung nachträglich integrierter Module, sondern eine gemeinsame Datenbasis, auf der Werkerführung, Prüfdatenerfassung, QM-Workflows und die MES-Funktionen von Anfang an zusammenarbeiten. Der Unterschied zur QM-Insellösung ist kein Funktionsunterschied, sondern ein Architekturunterschied: Es gibt keine Schnittstelle zwischen den Modulen, weil es keine getrennten Datenbestände gibt.
Der Dreh- und Angelpunkt ist der Primärschlüssel. Im CSP Manufacturing OS ist die Seriennummer der durchgehende Schlüssel von der Rohmaterialcharge bis zum Endprodukt. Jede Station schreibt ihre Qualitätsdaten an diese Seriennummer, ohne dass ein Abgleich zwischen Modulen nötig wäre.
| Station | Erfasste Qualitätsdaten | Bindung an | Nachweisreife |
|---|---|---|---|
| Wareneingang | Chargennummer, Materialzeugnis, Sperrstatus | Seriennummer | vollständig |
| Montagestation | Variantenprüfung, Reihenfolgebestätigung, Werker-ID | Seriennummer | vollständig |
| Verschraubung | Drehmoment, Winkel, Schraubkurve, Toleranzurteil | Seriennummer | vollständig |
| Inline-Prüfung | Messwerte, Bild- und Sensordaten, IO/NIO | Seriennummer | vollständig |
| Endprüfung / Versand | Freigabestatus, Prüfprotokoll, Verpackungsdaten | Seriennummer | vollständig |
Der praktische Effekt zeigt sich im Reklamationsfall. Kommt ein Teil mit einer bestimmten Seriennummer zurück, liefert das CSP Manufacturing OS auf einen Zugriff die vollständige Historie: welche Variante, welcher Werker, welche Schraubkurve, welches Prüfergebnis an jeder Station. In der getrennten Systemwelt beginnt an dieser Stelle eine Datensuche über mehrere Systeme, deren Ergebnis mit Glück vollständig ist.
| Merkmal | Getrennte Einzelsysteme | CSP Manufacturing OS |
|---|---|---|
| Primärschlüssel | Je System eigene ID, Abgleich nötig | Seriennummer durchgängig |
| Rückverfolgbarkeit | Rekonstruiert aus mehreren Quellen | Nebenprodukt des Betriebs |
| Werkerführung | Getrennt von Prüfdaten | Auf derselben Datenbasis |
| Fehlerkostenzuordnung | Nicht auftragsscharf | Je Auftrag und Seriennummer |
| Stammdatenpflege | Mehrfach, je System | Einmal, zentral |
| Auditaufwand | Datensuche über Systeme | Ein Zugriff je Seriennummer |
Warum die Architektur wichtiger ist als der Funktionsumfang
Zwei Systeme können denselben Funktionsumfang auf dem Datenblatt haben und sich in der Praxis grundlegend unterscheiden. Entscheidend ist nicht, ob eine Funktion vorhanden ist, sondern ob ihre Daten ohne Bruch an der Seriennummer hängen. Eine Werkerführung, deren Bestätigungen nicht seriennummerngebunden im selben Bestand liegen wie die Prüfdaten, erzeugt keinen durchgängigen Nachweis, so gut sie im Einzelnen sein mag.

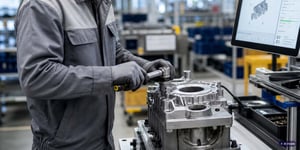

Wie Werkerführung Montagefehler an der Entstehungsstelle verhindert
Die schritt- und variantengesteuerte Werkerführung ist der wirksamste Einzelhebel gegen Montagefehler in der variantenreichen Serienfertigung. Ihr Prinzip ist einfach: Der nächste Arbeitsschritt wird erst freigegeben, wenn der aktuelle korrekt ausgeführt und bestätigt ist. Der Fehler wird an der Entstehungsstelle verhindert, nicht am Bandende gefunden.
Die drei häufigsten Fehlerarten an einer Mischstation, an der wechselnde Typen laufen, und wie eine integrierte Werkerführung sie jeweils auffängt:
| Fehlerart | Ohne Werkerführung | Mit CSP Manufacturing OS | Wirkung |
|---|---|---|---|
| Variantenverwechslung | Werker greift zur Standardvariante, obwohl ein Sondertyp läuft. Der Papierarbeitsplan zeigt nur den Regelfall. | System zeigt variantenspezifisch das korrekte Bauteil und sperrt abweichende Griffe. | Verwechslungsfehler wird an der Station verhindert, nicht in der Endprüfung entdeckt |
| Reihenfolgefehler | Ein Prüfschritt wird unter Taktdruck übersprungen und fällt erst beim Kunden auf. | Nächster Schritt wird erst nach bestätigter Ausführung des vorherigen freigegeben. | Ausgelassene Schritte sind technisch nicht mehr möglich, jeder Schritt ist belegt |
| Verschraubung außerhalb der Toleranz | Verschraubung wird als IO gewertet, obwohl der Winkel abweicht. Beurteilung nach Gefühl statt nach Kurve. | Anziehen wird erst quittiert, wenn Drehmoment und Winkel im Toleranzband liegen. | Sicherheitsrelevante Verschraubung ist normkonform belegt, NIO-Fälle werden gesperrt |
Der gemeinsame Nenner der drei Fälle: Nicht der Werker ist die Fehlerquelle, sondern die fehlende Führung im Takt. Ein stufenweises Hinweissystem, das die Abweichung erfasst und mit Zeitstempel und Werker-ID dokumentiert, macht aus einer nachträglichen Kontrolle eine vorgelagerte Verhinderung.
Die teuerste Prüfung ist die, die einen Fehler findet, den man an der Station hätte verhindern können. Werkerführung verschiebt Qualität von der Kontrolle zur Entstehung.
— Amadeus Lederle Chief Technology Executive, CSP Intelligence GmbH
| Umsetzungsfehler | Warum er schadet | Praxistipp |
|---|---|---|
| Zu viele Hinweise | Wenn jeder triviale Schritt quittiert werden muss, klickt der Werker im Reflex weiter. Die Führung verliert ihre Wirkung genau dort, wo sie zählt. | Nur an den kritischen Schritten führen, den Rest sichtbar, aber ohne Pflichtquittierung halten. |
| Zu wenige Pflichtbestätigungen | Die sicherheits- und variantenkritischen Schritte bleiben ungesichert, obwohl gerade hier die teuersten Fehler entstehen. | Pflichtquittierung gezielt an sicherheitsrelevanten und variantenkritischen Schritten setzen. |
| Starre Führung ohne Varianten-Logik | Bei jedem Typwechsel entsteht Reibung, weil die Führung den laufenden Auftrag nicht kennt. | Führung an den Auftrag koppeln, sodass sie sich automatisch auf die richtige Variante einstellt. |
Wie Rückverfolgbarkeit in der Serienproduktion ohne Zusatzaufwand entsteht
Rückverfolgbarkeit in der Serienproduktion gilt vielen als Dokumentationslast. Im CSP Manufacturing OS ist sie das Gegenteil: ein Nebenprodukt des laufenden Betriebs. Weil jede Station ohnehin an die Seriennummer schreibt, entsteht die lückenlose Historie, ohne dass jemand sie gesondert erzeugt.
Die normative Grundlage ist klar umrissen. Die IATF 16949 Abschnitt 8.5.2 fordert Rückverfolgbarkeit über die gesamte Prozesskette. Die VDI/VDE 2862 konkretisiert diese Anforderung für sicherheitsrelevante Schraubverbindungen und legt fest, welche Verschraubungsfälle dokumentationspflichtig sind. Die VDI/VDE 2645 regelt die zugehörige Kalibrierung der Schraubwerkzeuge. Drei Entitäten, zwei klare Relationen: Die IATF setzt den Rahmen, die VDI/VDE-Richtlinien konkretisieren ihn für die Verschraubung.
Seit 2026 verschärft die neue EU-Produkthaftungsrichtlinie die Lage zusätzlich, weil sie die Beweislast im Schadensfall zulasten des Herstellers verschiebt. Wer nicht seriennummerngenau belegen kann, dass ein Teil normkonform gefertigt wurde, trägt im Streitfall das Risiko. Die lückenlose Rückverfolgbarkeit ist damit von der Kür zur Voraussetzung der Lieferfähigkeit geworden.
Was End-to-End konkret bedeutet
End-to-End heißt: von der Rohmaterialcharge im Wareneingang bis zum ausgelieferten Endprodukt liegt für jede Seriennummer eine geschlossene Kette vor. Der Chargennachweis des Wareneingangs ist mit den Montage- und Prüfdaten jeder Station verbunden, und diese wiederum mit dem Freigabestatus des Versands. Reißt die Kette an einer Stelle, ist der Nachweis für dieses Teil wertlos, unabhängig davon, wie vollständig die übrigen Stationen dokumentiert sind. Genau das ist der Grund, warum die durchgehende Seriennummernbindung nicht ein Komfortmerkmal, sondern die Kernanforderung ist.
Wie die Integration von MES und Qualitätsmanagement die Datenlücke schließt
Die Integration von MES und Qualitätsmanagement ist der Punkt, an dem viele Digitalisierungsprojekte in der Fertigung entweder tragfähig werden oder scheitern. Ein MES steuert den Ablauf, das QM sichert die Qualität. Solange beide getrennt sind, lassen sich Fehlerkosten nicht auftragsscharf zuordnen und Reklamationen nicht bis zum Fertigungslos zurückverfolgen.
Der technische Weg zur Integration führt über offene Schnittstellen, nicht über den Austausch aller Systeme. Für die Maschinen- und Anlagenanbindung hat sich OPC UA als Standard etabliert, für die Systemintegration zu ERP und übergeordneten Plattformen REST. Eine tragfähige Lösung bindet vorhandene Systeme an: Auftragsdaten kommen aus dem ERP, Maschinenzustände über OPC UA, und die Qualitätsdaten fließen seriennummerngebunden zurück.
Wichtig ist die ehrliche Einordnung, wo Integration ihre Grenzen hat. Eine Anbindung ist nur so gut wie die Datenqualität der angebundenen Systeme. Wenn Arbeitspläne im ERP unsauber gepflegt sind oder Varianten dort nicht eindeutig abgebildet werden, kann keine Integration diese Lücke schließen. Die Vorarbeit an den Stammdaten entscheidet über den Erfolg der Integration mehr als die Schnittstellentechnik selbst.
Auswahlkriterien: Woran Sie eine tragfähige Lösung erkennen
Nicht jede Lösung, die sich Qualitätsmanagement-Software für die Fertigung nennt, taugt für die variantenreiche Serienproduktion. Die folgenden Kriterien trennen tragfähige Lösungen von digitalen Prüfprotokollen. Sie sind nach ihrer Bedeutung für die Rückverfolgbarkeit geordnet.
| Kriterium | Worauf Sie achten | Warum es entscheidet |
|---|---|---|
| Durchgehender Primärschlüssel | Seriennummer bindet alle Daten über alle Stationen | Ohne ihn bleibt der E2E-Nachweis Rekonstruktion |
| Variantengesteuerte Werkerführung | Führung kennt den laufenden Auftrag, gibt nur die passende Variante frei | Verwechslungsfehler sind der teuerste Fehlertyp an Mischstationen |
| Prozessdatenbindung | Schraubkurven, Messwerte seriennummerngebunden statt aggregiert | VDI/VDE 2862 verlangt den Einzelnachweis, nicht den Sammelwert |
| Offene Schnittstellen | OPC UA für Maschinen, REST für Systeme | Integration statt Ablösung schützt bestehende Investitionen |
| Revisionssichere Ablage | Unveränderbare, zeitgestempelte Dokumentation | GoBD- und IATF-Konformität, Bestand im Audit |
| Schrittweise Einführbarkeit | Station für Station statt Big Bang | Reduziert Projektrisiko und sichert frühen Nutzen |
Ein Kriterium fehlt bewusst in dieser Liste, weil es überbewertet wird: der reine Funktionsumfang. Zwei Systeme mit identischer Funktionsliste können sich in der Praxis fundamental unterscheiden, je nachdem, ob ihre Daten bruchfrei an der Seriennummer hängen. Prüfen Sie die Architektur, nicht die Feature-Tabelle.
Das CSP Manufacturing OS: Qualitätsmanagement-Software als integrierte Plattform
Das CSP Manufacturing OS ist genau die integrierte Plattform, die dieser Artikel als Anforderung beschreibt: eine gemeinsame Datenbasis statt getrennter Insellösungen. Vier Bausteine decken dabei die zentralen Aspekte der industriellen Qualitätssicherung ab und teilen sich denselben Datenbestand.
| Baustein | Funktion | Deckt ab |
|---|---|---|
| IPM | Prozessdatenmanagement: erfasst und überwacht qualitätsrelevante Prozessdaten in Echtzeit, alarmiert bei Abweichungen | Prozessdaten, Frühwarnung |
| QST | Qualitätssicherung & Werkzeugprüfung: prüft und dokumentiert Fügeprozesse wie Schrauben, Nieten und Crimpen herstellerneutral | Prüfung, Prozessdatenbindung |
| PGX | Werkerführung: führt visuell und variantengesteuert durch Montage, Prüfung, Nacharbeit und Revision | Werkerführung, Fehlerprävention |
| CHRONOS | Datenbankarchivierung: archiviert qualitätsrelevante und systemkritische Daten GoBD- und OAIS-konform, revisionssicher | Rückverfolgbarkeit, Audit-Nachweis |
Häufig gestellte Fragen
Was ist Qualitätsmanagement-Software für die Fertigung?
Qualitätsmanagement-Software für die Fertigung ist ein System, das qualitätsrelevante Daten direkt im Produktionsprozess erfasst, bewertet und dokumentiert. Dazu gehören Prüfergebnisse, Prozessparameter wie Schraubkurven, Fehler- und Nacharbeitsdaten sowie die zugehörigen Werker-, Chargen- und Seriennummern. Anders als ein reines Dokumentenmanagement, das Qualität nachträglich verwaltet, greift Fertigungs-QM-Software in den laufenden Prozess ein: Sie führt den Werker, gibt Prüfschritte frei oder sperrt sie und verhindert die Weitergabe fehlerhafter Teile an die nächste Station.
Was ist der Unterschied zwischen MES und Qualitätsmanagement-Software?
Ein MES (Manufacturing Execution System) steuert und überwacht den Produktionsablauf: Aufträge, Kapazitäten, Maschinenzustände und Rückmeldungen. Qualitätsmanagement-Software fokussiert auf Prüfung, Fehlermanagement, Rückverfolgbarkeit und Normkonformität. In getrennten Systemen entstehen an der Schnittstelle Datenbrüche. Im CSP Manufacturing OS sind beide Funktionsbereiche über die Module auf einer Datenbasis vereint, sodass ein Prüfergebnis unmittelbar an den zugehörigen Fertigungsauftrag und die Seriennummer gebunden ist, ohne dass Daten zwischen Systemen abgeglichen werden müssen.
Wie reduziert Werkerführung Montagefehler in der Serienfertigung?
Digitale Werkerführung zeigt dem Werker den variantenspezifisch korrekten nächsten Schritt an und gibt den folgenden Arbeitsschritt erst frei, wenn der aktuelle korrekt bestätigt oder gemessen wurde. Bei sicherheitsrelevanten Verschraubungen etwa wird das Anziehen erst quittiert, wenn Drehmoment und Winkel im Toleranzband liegen. Der Fehler wird dadurch an der Entstehungsstelle verhindert, statt am Bandende gefunden zu werden. In der variantenreichen Fertigung, wo an einer Station wechselnde Typen laufen, ist das der wirksamste Einzelhebel, weil hier die meisten Verwechslungs- und Reihenfolgefehler entstehen.
Welche Normen fordern Rückverfolgbarkeit in der Automobilzulieferindustrie?
Die zentrale Anforderung stellt die IATF 16949 in Abschnitt 8.5.2, der Rückverfolgbarkeit über die gesamte Prozesskette verlangt. Für sicherheitsrelevante Schraubverbindungen konkretisiert die VDI/VDE 2862 die dokumentationspflichtigen Verschraubungsfälle, VDI/VDE 2645 regelt die zugehörige Kalibrierung. Hinzu kommt seit 2026 die verschärfte EU-Produkthaftungsrichtlinie, die die Beweislast im Schadensfall zulasten des Herstellers verschiebt. In der Summe ist eine lückenlose, seriennummerngenaue Rückverfolgbarkeit keine Kür mehr, sondern Voraussetzung für die Lieferfähigkeit an OEMs.
Lohnt sich eine integrierte Lösung gegenüber mehreren Einzelsystemen?
Für Betriebe mit geringer Variantenzahl und wenigen Stationen können Einzelsysteme ausreichen. Sobald die Variantenzahl steigt und die Rückverfolgbarkeit seriennummerngenau sein muss, kippt die Rechnung: Jede Schnittstelle zwischen Werkerführung, Prüfdatenerfassung und QM ist eine Stelle, an der Daten abgeglichen, gepflegt und im Fehlerfall manuell zusammengesucht werden müssen. Der Integrationsaufwand mehrerer Insellösungen übersteigt in der variantenreichen Serienfertigung regelmäßig den Aufwand einer einheitlichen Plattform, und die Rückverfolgbarkeit bleibt trotzdem lückenhaft.
Wie lässt sich eine bestehende MES- oder ERP-Landschaft anbinden?
Über offene Schnittstellen. Für die Maschinen- und Anlagenanbindung hat sich OPC UA als Standard etabliert, für die Systemintegration zu ERP und übergeordneten Plattformen REST-Schnittstellen. Eine tragfähige Qualitätsmanagement-Software bindet vorhandene Systeme an, statt sie zu ersetzen: Auftragsdaten kommen aus dem ERP, Maschinenzustände über OPC UA, und die Qualitätsdaten fließen seriennummerngebunden zurück. Entscheidend ist, dass die Seriennummer über alle angebundenen Systeme derselbe Primärschlüssel bleibt.
Wie schnell ist eine solche Lösung an einer Linie einsatzbereit?
Das hängt von der Zahl der Stationen, der Variantenkomplexität und der vorhandenen Datenlage ab. Eine einzelne Montagelinie mit definierten Arbeitsplänen und angebundenen Schraubwerkzeugen lässt sich in wenigen Wochen produktiv setzen. Der zeitkritische Teil ist selten die Software, sondern die saubere Modellierung der Arbeitspläne und Prüfmerkmale je Variante. Betriebe, die diese Modellierung vorab strukturieren, verkürzen die Einführung erheblich. Eine schrittweise Einführung Station für Station ist der Regelfall und reduziert das Risiko gegenüber einem Big-Bang-Umstieg.
Für welche Betriebsgröße eignet sich integrierte QM-Software?
Der Nutzen skaliert mit der Variantenzahl und den Rückverfolgbarkeitsanforderungen, nicht primär mit der Mitarbeiterzahl. Ein kleiner Zulieferer mit sicherheitsrelevanten Verschraubungen und hoher Variantenvielfalt profitiert oft stärker als ein großer Betrieb mit einfachen, stabilen Prozessen. Die verbreitete Annahme, integrierte Fertigungssoftware lohne sich erst ab einer bestimmten Größe, ist irreführend: Ausschlaggebend ist die Komplexität der Rückverfolgbarkeits- und Werkerführungsanforderung, nicht der Umsatz.
